SideProject - 카프카 시스템 구성 (아자르 비즈니스 메트릭 참조)

[ 프로젝트 목적 아키텍처 ]

이 프로젝트는 카프카(Kafka) 기반의 분산 메시징 시스템을 구축하고 운영하고 있는,

아자르(Azar) 비즈니스 메트릭을 생성하는 프로세스를 흉내내어본 것입니다.



Git 참조 : https://github.com/ehdrn3020/kafka_system_with_azar

Azar 참조 : https://hyperconnect.github.io/2022/10/14/grafana-with-ksqlDB.html

• AWS 환경에서 Kafka 클러스터 구성
• Zookeeper를 통한 분산 코디네이션
• Schema Registry를 활용한 데이터 스키마 관리
• Kafka Connect를 활용한 데이터 파이프라인 구성
• ElasticSearch(OpenSearch)를 통한 데이터 저장 및 검색

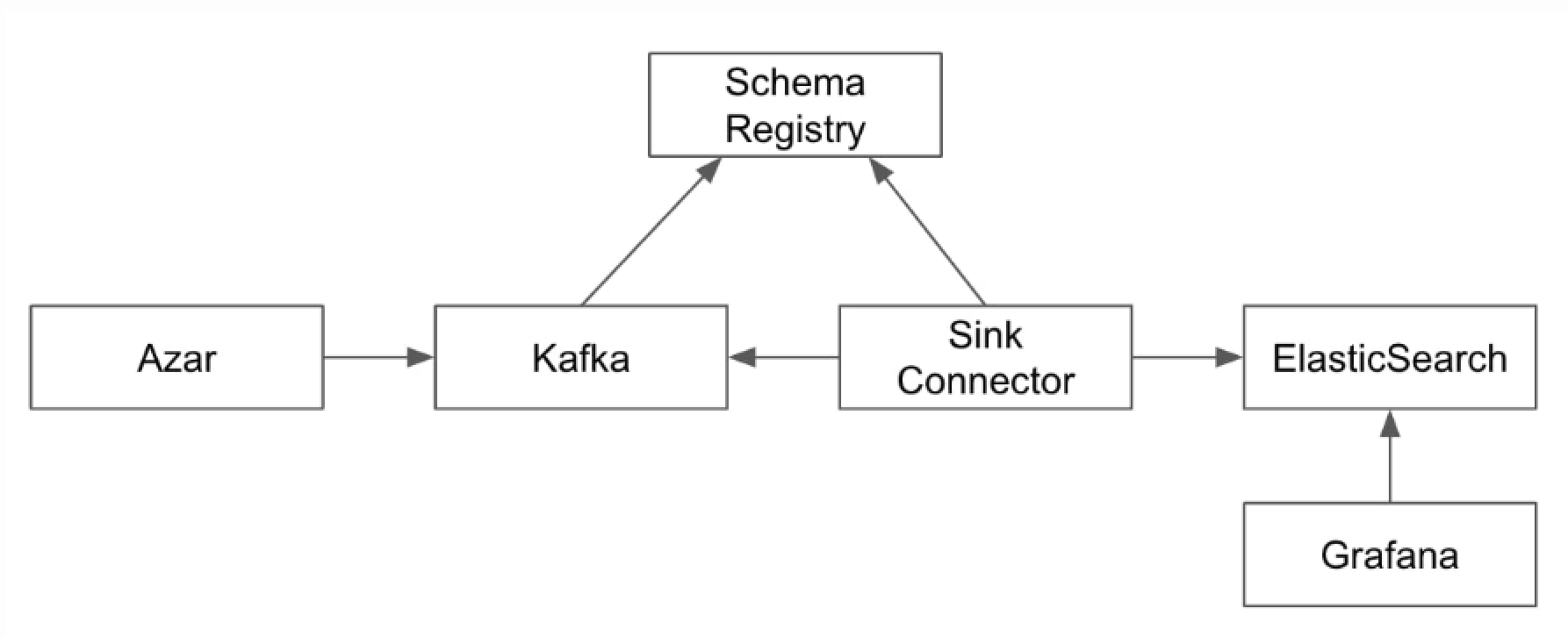

아키텍처는 3대의 서버로 구성된 Kafka 클러스터를 중심으로,

데이터 생성부터 저장까지의 전체 파이프라인을 Ansible을 통해 자동화하여 구축할 수 있도록 설계되었습니다.





[ 파일 구조 ]

kafka_system_with_azar/
├── .git/                     # Git 저장소 정보
├── .idea/                    # IDE 설정 파일
├── README.md                 # 프로젝트 설명 및 사용법
├── schema_registry/          # 스키마 레지스트리 관련 코드
│   ├── opensearch_sink_example.py  # OpenSearch 싱크 예제
│   ├── producer_avro.py      # Avro 형식 데이터 생성자
│   ├── consumer_avro.py      # Avro 형식 데이터 소비자
│   ├── README.md             # 스키마 레지스트리 설명
│   └── single_mode/          # 단일 모드 구성 파일
├── ansible/                  # Ansible 자동화 스크립트
│   ├── inventory/            # 서버 인벤토리 정보
│   ├── group_vars/           # 그룹 변수 설정
│   ├── roles/                # Ansible 역할 정의
│   ├── connector.yml         # Connector 설치 플레이북
│   ├── opensearch.yml        # OpenSearch 설치 플레이북
│   ├── schema_registry.yml   # 스키마 레지스트리 설치 플레이북
│   ├── kafka.yml             # Kafka 설치 플레이북
│   └── zookeeper.yml         # Zookeeper 설치 플레이북
├── setting_aws/              # AWS 환경 설정 스크립트
│   └── setup_server.sh       # EC2 서버 설정 스크립트





[ 시스템 설정 ]

AWS Server Setting

### .env 파일 생성
- setting_aws/env_example 참조하여 생성

### keypair.pem 키 생성
- ec2 접속을 위해 keypair.pem 키를 setting_aws 폴더에 생성
- 파일 권한 수정 : sudo chmod 600 setting_aws/keypair.pem

### EC2 서버 실행
```commandline
sh setting_aws/setup_server.sh server_1
sh setting_aws/setup_server.sh server_2
sh setting_aws/setup_server.sh server_3
```

### scp keypair.pem
```commandline
scp -i setting_aws/keypair.pem setting_aws/keypair.pem ec2-user@server_1_ip:~
```

### SSH 접속
```commandline
ssh -i setting_aws/keypair.pem ec2-user@server_1_ip
```

### group_var host 관련 수정
```commandline
inventory/hosts 파일의 ansible_host 변수 수정
git push
cd /home/ec2-user/kafka_system_with_azar/
git pull  ( server_1 에서 실행 )
```



Zookeeper Setting

### zookeeper 설치
```commandline
cd /home/ec2-user/kafka_system_with_azar/ansible/
ansible-playbook -i inventory/hosts zookeeper.yml
```

### zookeeper 실행 확인
```commandline
systemctl status zookeeper
cat /data/zookeeper/myid
```



Kafka Setting

### kafka 설치
```commandline
ansible-playbook -i inventory/hosts kafka.yml
```
### kafka 실행 확인
```commandline
# server_1에서 토픽생성 ( 자동토픽생성(Auto Topic Creation)으로 토픽 생성 생략가능 )
/usr/local/kafka/bin/kafka-topics.sh --bootstrap-server kafka_01.com:9092 --create --topic test-overview01 --partitions 1 --replication-factor 3

# server_2에서 consumer 실행
/usr/local/kafka/bin/kafka-console-consumer.sh --bootstrap-server kafka_01.com:9092 --topic test-overview01

# server_1 producer로 메세지 전송
/usr/local/kafka/bin/kafka-console-producer.sh --bootstrap-server kafka_02.com:9092 --topic test-overview01

# server_2에서 전송 된 메세지 확인
```



Schema Registery

# Schema Registry
### 설치
```commandline
cd ~
sudo wget http://packages.confluent.io/archive/6.1/confluent-community-6.1.0.tar.gz -O /opt/confluent-community-6.1.0.tar.gz
sudo tar zxf /opt/confluent-community-6.1.0.tar.gz -C /usr/local/
sudo ln -s /usr/local/confluent-6.1.0 /usr/local/confluent
```

### 설정
```commandline
vi /usr/local/confluent/etc/schema-registry/schema-registry.properties
프로젝트의 schema_registry/schema-registry.properties 참조하여 업데이트
```

### 실행
```commandline
sudo vi /etc/systemd/system/schema-registry.service
프로젝트의 schema_registry/schema-registry.properties 참조하여 업데이트
sudo systemctl daemon-reload
sudo systemctl start schema-registry
sudo systemctl status schema-registry
```

### 호환성 확인
```commandline
curl -X GET http://kafka_01.com:8081/config
>>> 출력 값
{"compatibilityLevel":"FULL"}
```

### 예시 - python 파일을 통해 메세지 전송
```commandline
# 가상환경에 필요한 모듈 설치
cd /home/ec2-user/kafka_system_with_azar/schema_registry
python -m venv venv
source  venv/bin/activate
pip install confluent-kafka[avro]

# 모듈 설치시 호환성
- 해당 예제는 confluent-kafka==2.8.0 설치하여 librdkafka 1.8.2 이상의 버전이 필요합니다.
- confluent-kafka Python라이브러리는 librdkafka를 래핑(wrapping)한 라이브러리입니다.
- librdkafka는 Apache Kafka 브로커와 통신하는 역할을 하며, Kafka 브로커의 버전과 호환성이 있습니다.
- python3.9 이상에서는 librdkafka 1.x.x 이상이 설치되지만, python3.7은 librdkafka 0.11.x 버전이 설치됩니다.
- librdkafka 0.11.x 버전은 confluent-kafka 1.0.0 이하와 호환되므로, 아래 py파일의 코드가 실행되지 않을 수 있습니다.

# 메세지 전송 ( Schema Registry가 실행 중인 서버 )
python producer_avro.py
>>> Message delivered to kafka-avro2 [0]

# 메세지 확인
python consumer_avro.py
>>> {'name': 'Peter', 'class': 1}
```

### 스키마 적용 확인
```commandline
curl http://kafka_01.com:8081/schemas | python -m json.tool
>>>
  % Total    % Received % Xferd  Average Speed   Time    Time     Time  Current
                                 Dload  Upload   Total   Spent    Left  Speed
100   375  100   375    0     0  16769      0 --:--:-- --:--:-- --:--:-- 17045
[
    {
        "subject": "kafka-avro2-value",
        "version": 1,
        "id": 1,
        "schema": "{
            \"type\":\"record\",
            \"name\":\"Student\",
            \"namespace\":\"student.avro\",
            \"doc\":\"This is an example of Avro.\",
            \"fields\":[
                {\"name\":\"name\",\"type\":[\"null\",\"string\"],\"doc\":\"Name of the student\",\"default\":null},
                {\"name\":\"class\",\"type\":\"int\",\"doc\":\"Class of the student\",\"default\":1}
            ]
        }"
    }
]
```

위 내용을 ansible을 통해 자동화

```
# 설치, 설정파일 수정 및 실행
ansible-playbook -i inventory/hosts schema_registry.yml

# 데몬 확인
sudo systemctl status schema-registry

# 호환성 확인
curl -X GET http://kafka_01.com:8081/config
>>> 출력 값
{"compatibilityLevel":"FULL"}
```



ElasticSearch

### opensearch 설치
```commandline
# kafka01 호스트에 싱글 노드로 설치
ansible-playbook -i inventory/hosts opensearch.yml
```

### opensearch 확인
```commandline
sudo systemctl status opensearch

# 클러스터 내 각 노드의 정보
curl -X GET "http://kafka_01.com:9200/_cat/nodes?v"
# 클러스터의 전체 상태(Health) 를 조회
curl -X GET "http://kafka_01.com:9200/_cluster/health?pretty"
```



Connector Sink

### 커넥터 설치
```commandline
ansible-playbook -i inventory/hosts connector.yml
```

### 커넥터 확인
```commandline
# 실행 확인
sudo systemctl status kafka-connect
# 에러시 로그 확인
journalctl -u kafka-connect -f

# 클러스터에 현재 등록된 커넥터 목록을 확인
curl http://localhost:8083/connectors | python -m json.tool
# 커넥터 플러그인 확인
curl http://localhost:8083/connector-plugins | jq
[
  {
    "class": "io.aiven.kafka.connect.opensearch.OpensearchSinkConnector",
    "type": "sink",
    "version": "3.1.1"
  },
...]
```

### 토픽 생성
```commandline
# 생성
/usr/local/kafka/bin/kafka-topics.sh --create \
    --bootstrap-server kafka_01.com:9092,kafka_02.com:9092,kafka_03.com:9092 \
    --replication-factor 3 \
    --partitions 3 \
    --topic opensearch-sink
/usr/local/kafka/bin/kafka-topics.sh --list --bootstrap-server kafka_01.com:9092,kafka_02.com:9092,kafka_03.com:9092

# 확인
/usr/local/kafka/bin/kafka-topics.sh --list --bootstrap-server kafka_01.com:9092
```

### 컨넥터 등록
```commandline
# API로 opensearch sink connector 등록
curl -X POST http://kafka_01.com:8083/connectors -H "Content-Type: application/json" -d '{
  "name": "opensearch-sink",
  "config": {
    "connector.class": "io.aiven.kafka.connect.opensearch.OpensearchSinkConnector",
    "tasks.max": "1",
    "topics": "opensearch-sink",
    "connection.url": "http://kafka_01.com:9200",

    "key.converter": "io.confluent.connect.avro.AvroConverter",
    "value.converter": "io.confluent.connect.avro.AvroConverter",
    "key.converter.schema.registry.url": "http://kafka_01.com:8081",
    "value.converter.schema.registry.url": "http://kafka_01.com:8081",

    "schema.registry.url": "http://kafka_01.com:8081",
    "value.converter.schemas.enable": "false",
    "schema.ignore": "true",
    "type.name": "kafka-connect"
  }
}'

# 등록 확인
curl http://localhost:8083/connectors | python -m json.tool
...
[
    "opensearch-sink"
]

# 상태 확인
curl -X GET http://kafka_01.com:8083/connectors/opensearch-sink/status | jq

# 커넥터 삭제
curl -X DELETE http://localhost:8083/connectors/opensearch-sink
```







[ kafka 데이터 전송 ]

```commandline
# 가상환경에 필요한 모듈 설치 ( kafka_01.com 호스트에서 실행 )
cd /home/ec2-user/kafka_system_with_azar/schema_registry
python -m venv venv
source  venv/bin/activate
pip install confluent-kafka[avro]

# 메세지 전송 ( Schema Registry가 실행 중인 서버 )
python opensearch_sink_example.py
>>> Message delivered to kafka-avro2 [0]
```

### schema 등록확인
```commandline
# subjects list 확인
curl http://kafka_01.com:8081/subjects
>>> ["opensearch-sink-value"]

# subject 버전 확인
curl http://kafka_01.com:8081/subjects/opensearch-sink-value/versions
>>> [1]

```

### opensearch index store 확인
```commandline
curl -X GET "http://kafka_01.com:9200/_cat/indices?v"
curl -X GET "http://kafka_01.com:9200/opensearch-sink*/_search?pretty"
```
